Radio.

Dimanche 30 juillet 2006 7 30 /07 /2006 08:10



En vue d'une réactivation.

Article publié le lundi 17 juillet 2006.

Jouxtant la Nationale 4 à Courrière, à gauche en direction de Luxembourg, situé quelques centaines de mètres après la bretelle de l'autoroute E 411.

Un château développé autour d'un donjon médiéval y existait déjà il y a 400 ans. Fief du Comté de Namur, Vivier l'Agneau possédait une maison, un château, taverne et cense du Vivier contenant environ 60 hectares. En 1760, le gouvernement autrichien aliéna ces biens au Procureur Général de Namur et Président du Conseil Provincial, Jacques Joseph Stassart.. Celui-ci fit construire le château actuel en 1765 et les bâtiments de la ferme adjacente en 1775.

JPG - 38.5 ko
JPG - 37.9 ko

JPG - 44.6 ko
JPG - 30.2 ko




















JPG - 70.6 ko
JPG - 54.6 ko















Cette propriété étant en vente, l'approche est malaisée, les prises de vues sont en fonction des possibilités.


Quelques vues intérieures du temps passé.



JPG - 12.2 ko




























22 juillet.

Comme à l'habitude, rendez-vous à 5h45 TU. Cette fois, le ciel est menaçant. Tant pis, on risque le coup.

Nous allons mettre l'accent sur le montage de l'antenne, elle est érigée sur un terrain privé prêté par un particulier pour la circonstance, à proximité du château, merci au passage à cette aimable personne. L'endroit est très calme, nous sommes éloignés des axes routiers très fréquentés en cette période de vacances.

JPG - 47.7 ko
JPG - 14.8 ko

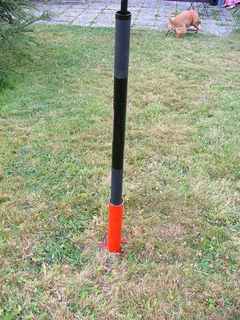

Un tube métallique, dont la pointe soudée à sa base pénètre le sol pour assurer la stabilité. Deux amarrages de haubans et la pièce de maintien de la bazooka sont enfilés sur le mât, introduit dans le tube au sol.

JPG - 30.3 ko
JPG - 34.9 ko

















Les petites tiges servant d'attaches à l'extrémité des haubans sont plantées au marteau. Suite à la sécheresse, le sol argileux est devenu presque de la roche.

JPG - 31.7 ko
JPG - 20.5 ko























Il ne reste plus qu'à déployer les éléments télescopiques du tube en fibre de carbone.

JPG - 6.5 ko
JPG - 18.1 ko





















L'ascension du brin rayonnant. Le ciel se fait menaçant par moment.

JPG - 10.1 ko
JPG - 11.3 ko





















Attention, mesdames et messieurs, dans un instant ça va commencer...

JPG - 28.6 ko
JPG - 35.7 ko

















Encore cette fois, les stations sont nombreuses à se présenter. Hélas, notre joie est de courte durée, l'orage gronde au loin.

JPG - 12.8 ko

Nous devons en hâte protéger le matériel dès les premières gouttes de pluie. L'aérien est démonté sous la pluie battante. Mais l'objectif est atteint pour cette réactivation, nous avons dépassé largement les 25 contacts exigés par le règlement.


Voici une photo publicitaire du nouveau mât en fibre de carbone de Frans, ON4LBN.


















Les vidéos :

-  F5IRH/p. -F4EQA. -2E0MJK. -CT4LV. -ON6YH. -F5BEG. -OE/F5LMK. -F4CQR. -HB9DLO. -F5ART. -F4LIX. -F1JOG. -F6FCZ. -IW1DQS. -ON4AUB. -HB9ONT.

60 contacts. Le log.



La carte QSL.


Par Elec - Publié dans : Radio.
Ecrire un commentaire - Voir les commentaires - Recommander
Dimanche 30 juillet 2006 7 30 /07 /2006 08:14




Le château d’Arville.

Article publié le mardi 18 juillet 2006.



L’accueil « convivialité OFF » du comte de Liedekerke m’a laissé pantois. Cet iceberg a donc agrémenté notre entretien d’un peu de fraîcheur ! En cette période caniculaire, c’est peut-être normal, les esprits et tout le reste sont tellement échauffés.

Jamais, un accueil ne fut aussi glacial, j’ai simplement été mis dehors ! Cependant, je me dois de signaler que les chiens de garde de la propriété m’ont réservé de la chaleur canine ! Vraiment sympathiques et affectueuses ces bestioles.

Tant pis, nous nous passerons aisément de Monsieur le Comte pour réaliser l’activité relative à notre chère radio et au patrimoine.


JPG - 61.4 ko
JPG - 64.3 ko













Arville se trouve à deux kilomètres de Wierde. On y accède par la Nationale 4, puis par une propriété privée où subsiste un droit de passage sur une partie de celle-ci.

Le château était à l’origine un pavillon de chasse, agrandi ensuite. Des travaux importants eurent lieu en 1763 et en 1800.

De grandes armoiries décorent la face sud de la demeure, celles des Maillen-Namur. Un ancrage donne le millésime 1616.

Passé des de Maillen aux Haultepenne, le domaine a été hérité par alliance au baron de Godin, puis par de Liedekerke dont Gaston, ancien bourgmestre de Sart-Bernard, puis Guillaume et Baudhuin. Actuellement Eric, le fils de Guillaume. Baudhuin est décédé en captivité durant la seconde guerre mondiale, pour avoir aidé la Résistance.

2 septembre.

Ce deux septembre, enfin une journée qui allie météo clémente et emploi du temps ! Ce projet d'activité était latent depuis mi juillet. Il faut dire que ce cher « Monsieur le comte » ne nous a pas facilité la tâche avec son grand fusil.

Nous avons trouvé des hôtes, accueillants, aimables, charmants, qui nous ont offert l'asile à proximité du château.

JPG - 33 ko
JPG - 41.4 ko





















En comité réduit cette fois, Frans et moi préparons la station, l'antenne avait été installée la veille. Superbe cette bazooka, même en forêt, elle nous a démontré ses capacités.

JPG - 50 ko
JPG - 59.5 ko

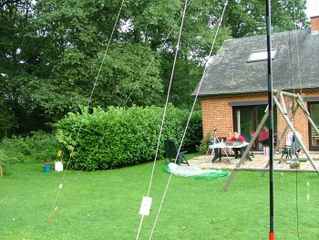

Nous sommes entourés d'arbres de haute taille, les lobes de l'antenne orientés Est-Ouest, et malgré tout les stations françaises arrivent par moment comme des boulets de canon.

JPG - 33.4 ko

Propagation étrange ce matin, se présentant en vagues successives avec des instants calmes, comparables à une mer d'huile.

JPG - 38.3 ko
JPG - 33.8 ko

















Du renfort ! Pierre, ON3CVF est venu nous rejoindre. Grand jour pour lui, son premier QSO HF, rien à redire, bravo Pierre tu as les gènes de ton cher défunt papa.

Résultat moins bon que d'habitude, mais très honorable, nous avons dépassé largement le nombre de contacts exigés.

JPG - 40.8 ko


D'adorables créatures, amenées par leur maman de la zone boisée toute proche, ont trouvé refuge chez nos hôtes.






Le Log. 69 communications.

Les vidéos.

-  F6FCZ. -I2CZQ. - F5RDC. -F5NLX/p et IV3BLS. -IK1GPG. -F4ELU. -ON4BEN. -IZ2GNQ. - F5MFL/m. -DL1JEK. - IK5BCM. -9A5ZP. -F6AEW/p. - I3THJ. -F5ROX et F5AAR. - F6OYU. -F1HUM/p. -9A7W. -DC1BE. -F1PDI. -OK1IWS. -F4CIF. -OZ1HYI. -ON4MRI. -F5UBH. -EA2BT. -F5ART. -F6JOU. -F8DYD. -F5IRH. -F4RST. -F6IPS. -F6HZF/p. -F8DAM. -HB9DLO. -I1EIS. -F6HFP.

La carte QSL.

JPG - 67.5 ko
Par Elec - Publié dans : Radio.
Ecrire un commentaire - Voir les commentaires - Recommander
Dimanche 13 août 2006 7 13 /08 /2006 08:55






Antenne mono bande.






Quelle que soit la fréquence choisie, la conception de l'antenne reste identique. Seules ses dimensions varient. Elle peut s'installer horizontalement ou en V inversé, j'ai adopté cette dernière solution pour la rendre moins bi directionnelle.

Voici les formules de calcul, les deux « LC » sont composés d'un seul morceau de câble coaxial 50 ohms, débarrassé de sa tresse en son centre sur une distance de 20 millimètres. Le câble d'alimentation, également d'une impédance de 50 ohms sera soudé aux extrémités de cette tresse. « LW » est du simple fil électrique.

GIF - 2.7 ko

Longueur totale de l'élément rayonnant : 140,208 / F (MHz)

Longueur totale du câble coaxial : 99,06 / F (MHz)

JPG - 8.7 ko
JPG - 13.5 ko

















La connexion est protégée par un manchon en PVC sanitaire de 40 mm équipé par la suite d'un bouchon.

JPG - 7.4 ko

L'ensemble retourné, il ne reste qu'à remplir la cavité de mastic silicone.













JPG - 5.9 ko
JPG - 6.5 ko

















La section LC est soudée sur LW. Attention, majorez de deux fois 20 millimètres le résultat obtenu par la formule pour permettre les torsades de court-circuit. De même LW sera taillé plus long qu'indiqué car la pratique réserve parfois des surprises lors des réglages. Un morceau de gaine thermo rétractable est enfilé sur chaque épissure.

JPG - 16.4 ko
JPG - 9.8 ko

















Le manchon de 40 mm est introduit dans un tube PVC de 50 mm, qui fait office de mât, le bouchon fait butée. Trois rainures sont pratiquées dans ce tube pour le passage des câbles qui sont supportés par une corde en nylon. L'angle du V sera de 90 à 120 degrés.

Il ne reste qu'à régler l'antenne en coupant prudemment et de manière rigoureusement semblable, les extrémités les fils « LW », jusqu'à l'obtention d'un ROS satisfaisant.

Par Elec - Publié dans : Radio.
Ecrire un commentaire - Voir les commentaires - Recommander
Dimanche 27 août 2006 7 27 /08 /2006 08:54

Une antenne 10 mètres pour station portable.

Article publié le dimanche 27 août 2006.



Une pensée particulière à nos amis "ON3" lors de la confection du prototype de cette antenne, on vient de leur attribuer la bande des 10 mètres.

Idéale pour le 28 MHz QRP ( 10 watts maximum ), parfaite pour le trafic en portable par sa facilité d'implantation.

JPG - 22.8 ko

Un bout de circuit imprimé, un connecteur SO239 ou BNC, une petite capacité variable ( 20 à 30 pF ), un morceau de tube PVC d'électricien, un peu de fil, de la ficelle en nylon et un isolateur.

Comme d'habitude, une image vaut mieux qu'un long discours.

JPG - 17 ko
JPG - 9.5 ko



















Le circuit imprimé : Deux îlots étamés et percés pour souder d'un côté la self et le connecteur, de l'autre, la self, la capa et le fil rayonnant.

JPG - 10 ko

La self : Dix spires de fil diamètre 0,8mm, espacées d'un mm sur un mandrin de diamètre 25mm. Calculez la longueur de l'enroulement ( 11 X 0,8 + 10 X 1 ). Ajoutez 10 mm pour obtenir la longueur du tube, soit 28,8 ( 30mm ). Percez deux trous de 1mm, distants de 18,8mm. Introduisez une extrémité du fil de 0,8 dans un de ces trous. Enroulez, deux fils en main, le 0,8 et un fil guide de 1mm. Au dixième tour, enfilez le fil dans l'autre trou. Badigeonnez généreusement l'ensemble de colle pour PVC, puis retirez délicatement le fil guide. Lorsque la colle s'épaissit, rectifiez l'enroulement puis ajoutez une deuxième couche de colle. L'utilisation d'une gaine souple en plastique faciliterait considérablement l'opération car elle pourrait sans inconvénient rester en place.

JPG - 12.2 ko

J'avais taillé le brin rayonnant en ½ onde. Après ajustage le la longueur, par petites coupes successives, j'ai constaté qu'il restait précisément 95 % de la longueur initiale.

L'ajustage de la capacité permet d'obtenir un ROS insignifiant sur la fréquence de résonance, et inférieur à 1,5 sur 800 KHz. Attention à l' "effet main", s'éloigner chaque fois pour évaluer le réglage.

Evidement, cet aérien convient également à une station fixe, mais dans ce cas il faut impérativement prévoir un boîtier plastique étanche pour protéger les composants des intempéries. Mais le montage tel que décrit ici peu très bien trouver sa place dans un grenier.

Cette antenne « Fuchs », oubliée depuis longtemps, mérite bien qu'on la mette en évidence.

Un arbre et le véhicule, voilà par exemple des supports improvisés.

Merci à Sébastien pour son assistance lors du calcul de la self.

Toute autre fréquence peut être exploitée moyennant l'adaptation de l'inductance.

Bonne réalisation, je suis convaincu que cet aérien vous comblera de satisfaction.

73's.

Par Elec - Publié dans : Radio.
Ecrire un commentaire - Voir les commentaires - Recommander
Jeudi 7 septembre 2006 4 07 /09 /2006 15:31












CHALLENGE SWL 28 Mhz 2006.

Suivre lien pour article original.



Ce concours consiste a écouter le plus de pays DXCC, d'états des USA et de provinces de Canada sur la bande radioamateur des 10 metres ( 28 et 29 Mhz)

REGLEMENT :

Le concours a lieu les 9 et 10 décembre 2006 de 00:00 UTC à 24:00 UTC, aux mêmes heures et dates que le concours de radioamateurs US de l' ARRL 10 meter contest.

Le challenge SWL est ouvert à tous que vous soyez SWL, BCL ou radioécouteur ou même radioamateur. Il n'est pas nécessaire donc d'avoir un numéro d'écouteur comme le mien ( F-14368 )

Il y a deux catégories :

Mono opérateur Phonie ( USB )

Mono opérateur Télégraphie ( CW )

Vous pouvez concourir dans les deux catégories mais il faudra envoyer 2 logs différents.

Vous pouvez écouter pendant ce concours un maximun de 3 stations radioamateur pour chaque pays DXCC, chaque état des USA et chaque province du Canada. Pour le Canada et les USA donc vous pouvez écouter 3 stations par état ou par province. Pour les autres pays DXCC ( sauf USA et Canada ) vous pouvez écouter au maximun 3 stations par pays.

La première station compte 3 points La deuxième station 2 points La troisième station 1 points.

Votre log ( liste d'écoutes ) doit comporter les indications suivantes :

La date du jour ( année, mois, jour ) exemple : pour le 9 décembre 2006 : 2006.12.09

Heure UTC exemple : 00:10

Indicatif de la station radioamateur que vous avez écouté : exemple : K2EST

Qualité de la réception ( R/S et T si CW ) à votre station d'écoute : exemple : 59 ou 599

Pays DXCC ( sauf USA et CANADA )

Etat des USA ou province du CANADA

Pour les stations radioamateurs des USA et du CANADA qui participent a ce concours ils donnent l'abréviation de leur etat ou de leur province et il faut le marquer dans le log juste après l'indicatif ( Voir l'exemple de log )

Calcul des points :

Le score total consiste a multiplier le mombre de points x le nombre de pays DXCC x les états US et les provinces Canadiennes.

Il faut envoyer votre LOG avant le 31 Janvier 2007 au responsable du concours par lettre : Ruud Ivens, NL290, Hittekamp 29, 3956 RE Leersum, PAYS BAS, or by E-mail to NL290@amsat.org.

9. E-mail logs will be accepted only in the formats : Plain text, EXCEL, WORD, HTML.

Les gagnants des catégories SSB et CW recevront des prix et les premières places de chaque pays il y aura des diplomes a gagner !

Exemple de log : DATE HEURE INDICATIF RS Point DXCC ETA/PRO

-  20061209 1115 9H0A 55 5 9H
-  20061209 1117 RZ3AA 56 5 UA
-  20061209 1118 CN8KD 56 5 CN
-  20061209 1119 UA9LA 44 5 UA9/0
-  20061209 1120 ES5GI 55 5 ES
-  20061209 1122 LZ1HB 55 5 LZ
-  20061209 1123 UV5U 56 5 UR
-  20061209 1125 RA1QCZ 55 3
-  20061209 1126 RN3BZ 55 1
-  20061209 1139 WP2Z 54 5 KP2
-  20061209 1141 UA9OW 44 3
-  20061209 1144 US0Q 55 3
-  20061209 1148 YO9XC 55 5 YO
-  20061209 1151 UU5A 56 1
-  20061209 1154 TF8GX 55 5 TF
-  20061209 1204 VO1TA/NF 44 5 NF
-  20061209 1214 K1RM/CT 55 5 CT
-  20061210 1050 YO4RDJ 56 3
-  20061210 1059 T94DO 58 5 T9
-  20061210 1212 LQ7D 54 5 LU
-  20061210 1221 SP1MVG 44 5 SP
-  20061210 1223 EA4BPJ 44 5 EA
-  20061210 1227 KK1W/MA 44 5 MA
-  20061210 1259 AB4GG/TN 54 5 TN
-  20061210 1305 D44TD 57 5 D4
-  20061210 1358 N3ETJ/PA 56 5 PA
-  20061210 1401 N8MR/OH 54 5 OH
-  20061210 1405 K3ZO/MD 54 5 MD
-  20061210 1407 W3GQ/NC 44 5 NC
-  20061210 1411 N2KPB/NJ 55 5 NJ
-  20061210 1413 KY5R/AL 55 5 AL
-  20061210 1419 W1AW/CT 55 3
-  20061210 1421 W3EP/CT 55 1
-  20061210 1424 K0SR/WI 44 5 WI
-  20061210 1425 VE2SG/QUE 56 5 QUE

Totals : 153 15 12

Score final : 153 x 15 x 12 = 27540 points

Si vous avez des questions sur ce concours :

F14368@wanadoo.fr

Liens importants pour ce concours :

Pour les états des USA, provinces de CANADA et liste des pays DXCC : Voir la rubrique " TIPS "

Par Elec - Publié dans : Radio.
Ecrire un commentaire - Voir les commentaires - Recommander
